本研究中使用的材料及其特性是： 毡状玻璃纤维 “中国浙江嘉善玻璃纤维织造厂” 重 600 g∖m² 长度为 1250 毫米。从垫子中拉出纤维并用于合成钢筋。发现生产直径为 1.25 厘米的钢筋需要 86 根纤维和添加的树脂。不饱和 聚酯树脂 “FARAPOL 公司，伊朗”和 固化剂 （甲基 乙基 酮 过氧化物）“akpakimya 公司，土耳其”。采用(Mass-Bazian)生产的普通硅酸盐水泥，符合伊拉克标准。 Al-Ukhaydir 天然砂作为细骨料，级配和选定的化学和物理特性均在伊拉克标准的限制范围内。 (5-19 毫米) 级配的砾石被用作来自巴格达北部 (Al-Nabaai) 的粗集料和筛分分析， 比重、密度和硫酸盐含量均在伊拉克标准 No.45/1984 之内。 自来水 被使用了。

玻璃纤维和不饱和聚酯树脂合成GFRP钢筋的制备方法是将纤维纵向浸入不饱和聚酯树脂及其硬化剂(1%)中，然后去除多余的聚合物。那是在不使用模具的情况下，因为在使用模具的情况下，当受到张力时，基体会在纤维抵抗之前失效。通过使用不同数量的纤维和每次测量直径，进行了多种努力来满足所需的棒材直径。最后获得直径为 12.5 毫米的棒材，这在建筑应用中很常见。结果栏有 纤维体积分数 80% 和聚酯 体积分数 20%。

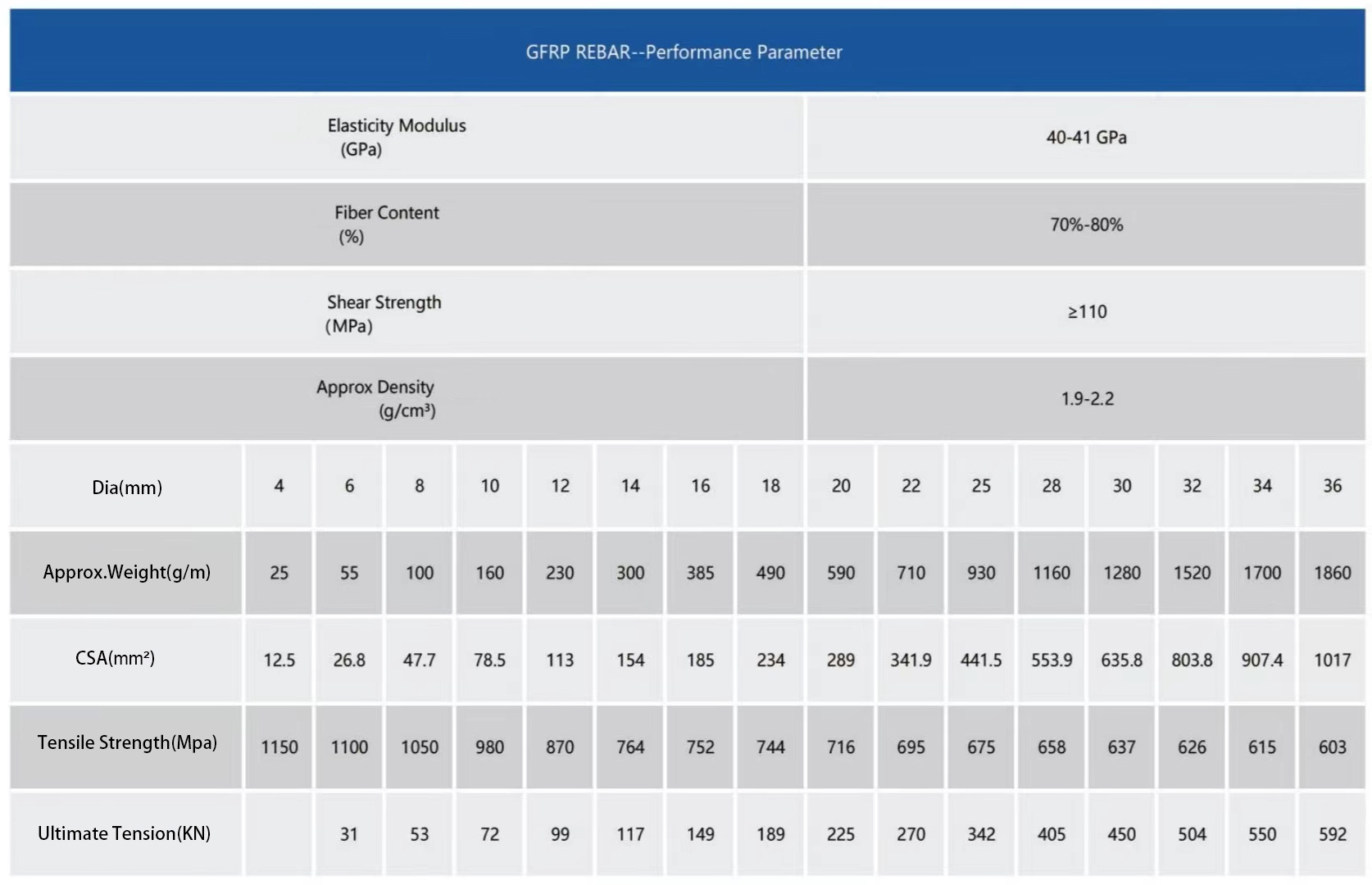

获得 GFRP 后，测量拉伸强度和弯曲强度，并与普通钢筋进行比较。增加钢筋与混凝土结合力的方法有很多，如用300μm以上的粗砂包覆GFRP钢筋。

使用的混合比例为（1:1.5:3）。根据 ASTMC-192 在平底锅中将干燥材料（水泥和沙子）彻底混合，然后将砾石合并并用铲子与整个批次混合，直到砾石均匀分布在整个批次中。然后将水倒入并与干材料混合特定时间，直到混凝土外观均匀并具有所需的稠度。暂停混合过程，然后返回几分钟，盖上开口端或平底锅的顶部以防止在休息期间蒸发。该步骤分两个循环重复以确保混合物的均匀性。总混合时间约为 15 分钟（参见 ）。

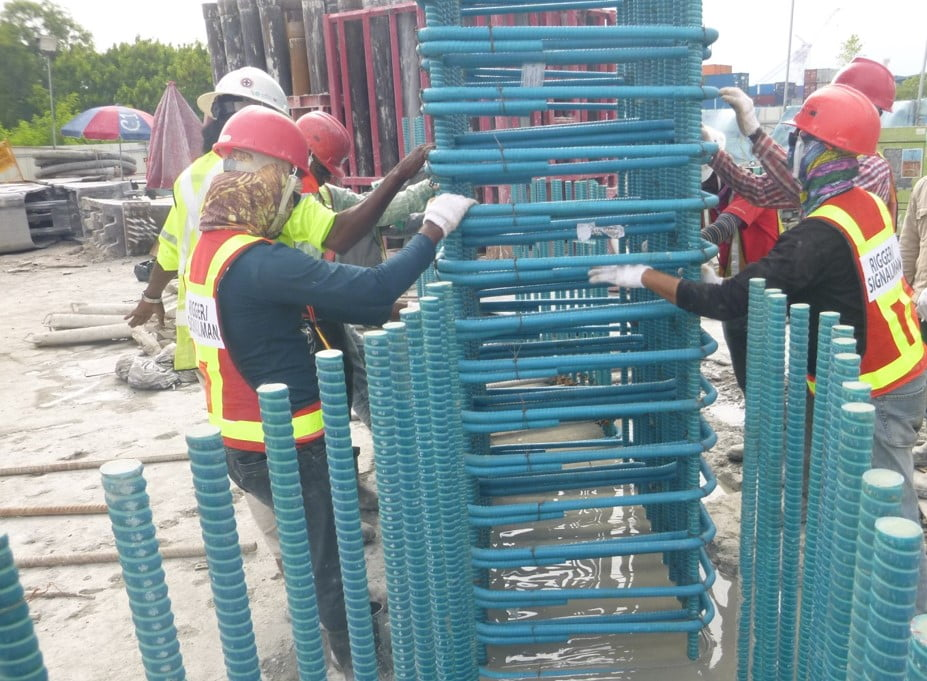

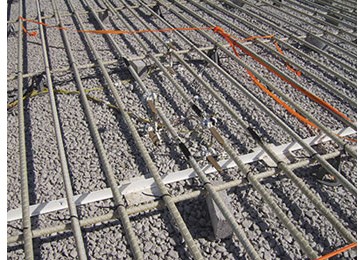

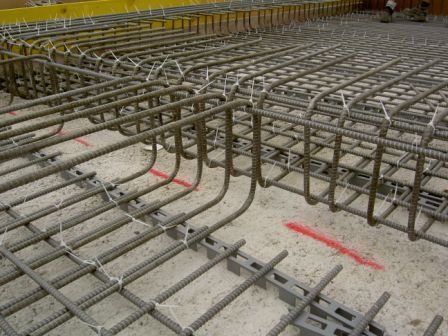

玻璃纤维钢筋的优点：

• 耐腐蚀性能： 永不生锈，不受盐离子、化学物质和混凝土中继承的碱度的影响。
• 轻的： 大约是同等尺寸钢筋重量的四分之一，大大节省了放置和使用费用。
• 电磁中性： 不含金属，绝不会干扰敏感电子设备（如医疗 MRI 装置或电子测试设备）的运行。
• 隔热材料： 高效阻隔传热。
